一、鋼結構布置及有限元分析
根據規范《鋼結構設計規范》GB50017-2003中表3.4.1-1,Q235B鋼材的強度設計值為215N/mm2(厚度≤16mm)和205N/mm2(厚度>16mm);根據《建筑幕墻》 GB/T 21086-2007中第5.1.1.2條表11的要求,鋼型材的石材幕墻相對撓度取L/250(L為跨度),本工程門頭跨度L=19.5m,則撓度限值為78mm;以上兩個條件作為應力和位移的限制條件。

本次計算采用 AUTOCAD建立幾何模型,而后導入有限元軟件ANSYS進行應力、位移、支反力的計算分析。在ANSYS計算中,采用鋼結構梁單元BEAM189進行模擬,自身重力荷載以慣性加速度形式施加,水平荷載組合設計值以面荷載形式施加,鋼材為Q235B,彈性模量E=2.06 x105N/mm2,泊松比v=0.3,分析過程均為彈性階段計算。除自身重力荷載外,每個模擬施加的其他荷載條件均相同。

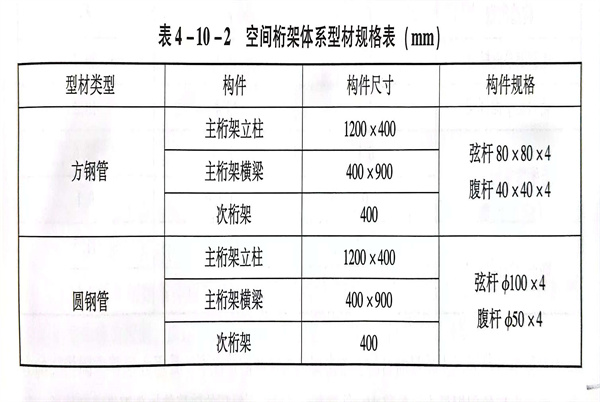

從±0.000標高到10.600標高的構件為立柱或主桁架立柱,連接立柱或主桁架立柱的構件為主梁或主桁架橫梁,其余構件為次梁或次桁架。鋼型材規格選用見表4-10-1和表4-10-2。
