【背栓式原理和分類】

（一）背栓式原理

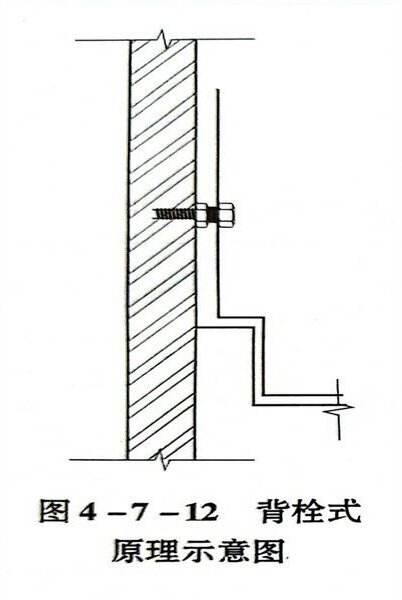

通過專業的鉆孔設備，在瓷板的背面精確加工成一個直徑7mm、擴孔直徑9mm的錐形圓孔，把背栓植入錐形孔中，擰入螺桿，使背栓底部徹底展開，與錐形孔相吻合，形成一個無應力的凸型結合，并通過小型的掛鉤件將瓷板固定在安裝基面上。如圖4-7-12所示。

（二）

1. 按結構形式分類

根據結構形式一般分為背栓式瓷板幕墻和背栓式瓷板飾面工程兩種。前者一般應用于抗震裂度大于8度的地區，后者一般應用于抗震裂度小于7度的地區。

2. 按工程功能分類

板材之間拼縫可分為開敞式或嵌縫式兩種。

 (1)背栓式瓷板幕墻:背栓式瓷板幕墻的構造特點為由背栓通過鋁合金掛件將瓷板與幕墻龍骨連接，水平荷載和豎向荷載通過瓷板由背栓轉化為集中荷載，由鋁合金掛件通過幕墻龍骨傳遞給主體結構。如圖4-7-12所示。

 (2)背栓式瓷板飾面工程:背栓式瓷板飾面工程的構造特點為由背栓通過插桿與混凝土主體結構連接，水平荷載和豎向荷載通過瓷板由背栓轉化為集中荷載。由插桿傳遞給主體結構，如圖4-7-13所示。

圖4-7-13 背栓式瓷板飾面工程構造示意圖
